FCB1010 - Guia definitivo para importação de presets

Apesar de estar momentaneamente impossibilitado de realizar novas postagens devido à sucessivas crises de hérnia de disco lombar, retorno mais uma vez com uma nova postagem, visando com a mesma prestar alguns exclarecimentos com relação ao processo de edição de presets para a FCB1010 da Behringer, pois desde a primeira postagem sobre a possibilidade de edição de presets para a mesma com o software FCB1010 MIDI Editor do Ed Dixon, recebo inúmeros emails, relatando tanto o sucesso ou o fracasso de muitos que estão utilizando-se deste recurso para a criação e importação de presets para a referida controladora MIDI.

Pois bem:   assim sendo, resolví relatar alguns pontos cruciais que devem ser levados em consideração para o sucesso diante das tentativas de execução do procedimento simples que é demonstrado no vídeo abaixo e que foi postado em 31/01/2012 e que pode mais uma vez, visualizado abaixo:

Para haver uma comparação, alguns parâmetros comparativos devem ser estabelecidos e o principal deles é que só posso me apoiar naquilo que funciona e tem funcionado para mim e assim sendo, eis meus parâmetros:

01-  Meu sistema operacional:  Windows-7 Ultimate, ou seja:  64 bits, portanto, uso o software do Ed Dixon para sistema Microsoft Windows.

02-  Por base, o software utilizado por mim para a importação de presets à FCB1010 é o FCB1010  MIDI Editor do Ed. Dixon.  Para fins básicos de referência demonstrativa e comparativa, as imagens deste artigo foram feitas usando-se o mesmo software, como observa-se abaixo:  Nota-se na figura, o destaque no retângulo amarelo, para a versão usada por mim do referido software.

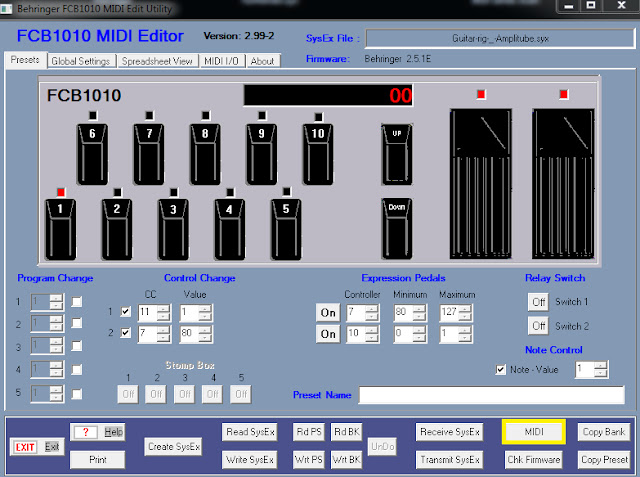

 Fig. 01:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a versão do software.

03-  Sua controladora MIDI FCB1010 Behringer, deve estar previamente, com uma das extremidades dos cabos midi devidamente plugados na mesma (MIDI-In e MIDI-Out), enquanto que a outra extremidade dos cabos midi, plugados na interface de audio, caso você use uma interface de audio que, como em meu caso, permita tal conexão (Eu uso a M-Audio, FAST Track Pro, que dispensa o uso de interface MIDI-USB, por já possuir na mesma, entrada e saída MIDI)  Caso você não use uma interface de áudio que necessite ou permita o uso de 02 cabos MIDI, provavelmente, você deve estar utilizando uma interface MIDI-USB - "Vide Fig.: 03", onde nornalmente, uma extremidade possui 02 plugs MIDI enquanto a outra, possui um plug USB.  Isto realmente não fará nenhuma diferença com relação à funcionalidade do software citado, visto que o mais importante é que independentemente do uso de 02 cabos MIDI ou de uma interface MIDI-USB, é que a sua controladora FCB1010 esteja devidamente conectada ao PC, via cabo MIDI, para que a mesma seja reconhecida pelo software de edição e importação de presets.  Observe a série de imagens a seguir e as notas de rodapé das mesmas:

 Fig. 01:  Imagem traseira da FCB1010, destacando-se o uso de dois cabos midi, que devem estar devidamente conectados nas portas "MIDI IN" e "MIDI OUT/THRU" de sua FCB1010 para a comunicação da controladora com o PC.

 Fig. 02:  Imagem traseira da interface M-Audio, Fast Track Pro, usada por mim.  Nota-se em destaque na figura, a extremidade oposta dos dois cabos MIDI, devidamente plugados na entrada e saída MIDI da interface M-Audio.

 Fig. 03:  Imagem da interface MIDI-USB.  A mesma pode ser usada para interligar sua FCB1010 ao PC diretamente pela porta USB do PC.  Em meu caso, atualmente, não uso a mesma, pois minha interface de audio a M-Audio Fast Track Pro já possui entrada e saída MIDI, dispensando o uso da interface MIDI-USB.

04-  Verifique o Firmware de sua FCB1010, pois isto poderá fazer total diferença, caso você esteja a usar uma EPROM diferente.  Estas informações que eu descrevo agora, servem para que você usuário seja capaz de importar uma programação para a FCB1010 desde que em sua FCB1010, o firmware seja o mesmo que eu utilizo, isto, para evitar perguntas do tipo:  "Eu uso o firmware "xxx" e o seu é o "yyy".  Isto pode gerar incompatibilidade?".  Como verificar o firware?  Vide figura abaixo:

   Fig. 04:  Para verificar a firmware de sua FCB1010, basta após conectar os cabos, ligar a FCB1010 e abrir o software, pressionar o botão "Chk Firmware" em destaque amarelo, no canto interior direito do FCB1010 MIDI editor.  A versão do firmware é mostrada na parte superior do software, destacada também em amarelo.

05-  Para por abaixo qualquer possibilidade de erro, destaco as figuras comparativas abaixo, pois creio que muitos usuários, desesperados por não conseguir importar uma programação para a FCB1010, acabam por mexer nos menus e janelas do FCB1010 MIDI editor, causando instabilidades e abrindo as portas para possíveis problemas de funcionamento.  Assim, as figuras seguintes mostram quais são os meus parâmetros, para que assim, você possa comparar aos seus e tornar possível a compatibilidade que levará ao sucesso de importar qualquer programação à FCB1010, desde que esteja a usar Firmwares da Behringer:

 Fig. 05:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "Presets", onde você visualiza a minha programação já importada e todos os parâmetros da mesma.  No caso do usuário que não possui uma programação previamente importada, os parâmetros estarão "em branco", não havendo predefinições para os mesmos.

 Fig. 06:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque o botão "MIDI", que deverá ser pressionado para que o usuário possa definir qual controladora midi é responsável pela comunicação de sua FCB1010 com o software.  Faça isso urgentemente, pois tal procedimento garantirá a perfeita comunicação da FCB1010 com o Software editor.

 Fig. 07:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "MIDI Device Setup", que você acessa após ter pressionado o botão "MIDI" do FCB1010 MIDI PC editor.   Mais uma vez repito que tal botão  deverá ser pressionado para que o usuário possa definir qual dispositivo midi é responsável pela comunicação de sua FCB1010 com o software.  Faça isso urgentemente, pois tal procedimento garantirá a perfeita comunicação da FCB1010 com o Software editor.

  Fig. 08:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "Global Settings" e seus parâmetros que em meu caso, são os mesmos visualizados na figura e que funcionam para mim, quando faço a operação de importar presets para a FCB1010.

Fig. 09:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "Spread View"  Não edite ou altere nada nesta janela!

Fig. 10:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "MIDI I/O".

Fig. 11:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "About".

06- O passo mais importante de todos:  Para que uma programação seja importada para a FCB1010, a mesma deve estar em modo de recebimento de programação e para tanto, você deve proceder da seguinte forma, conforme o manual da Behringer, página 11, que pode ser baixado no seguinte link:  http://www.behringer.com/assets/FCB1010_P0089_M_PT.pdf    Siga as instruções conforme a figura seguinte:

Fig. 12:  Imagem de parte do manual da Behringer, página 11, referente ao procedimento de colocar a FCB1010 em modo de receber uma programação ou tecnicamente, para a recepção de "Sysex-dumps".

Tendo feito os procedimentos acima descritos, você estará a um passo de efetuar a importação de uma programação para a sua FCB1010.  Para tanto, agora, você deverá fazer o seguinte, conforme as figuras abaixo:

Fig. 13:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque no canto inferior esquerdo, o botão "Read SysEx".  O mesmo deve ser pressionado agora, para que você possa selecionar qual programação deverá ser importada para a sua FCB1010.

Fig. 14:  Imagem do FCB1010 MIDI Editor do Ed. Dixon.  Nota-se em destaque a janela "Select your input MIDI FCB1010 SysEx file", que aparece após você pressionar o botão "Read SysEx".  Agora, basta você selecionar a programação a ser importada que a mesma será transmitida à EPROM de sua FCB1010.

Agora, tendo feito todos os procedimentos acima, levando-se em consideração os parâmetros de referência apresentados por mim na postagem atual, a sua FCB1010 estará funcional para o uso no guitar rig, através do banco "00" e amplitube, através do banco "01" da mesma.  Lembro a todos que o preset a ser baixado, compatível com o Guitarig e amplitube está disponível no menu "Presets" do Blog.

Finalizo, desejando sucesso a todos.
